Achères Seine-Aval : Le festival des bétons

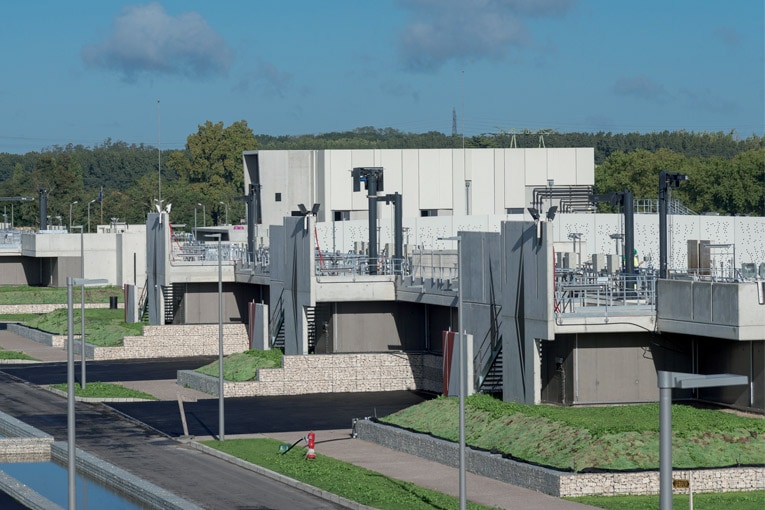

L’usine d’épuration d’Achères Seine-Aval, dans les Yvelines, n’en finit pas de s’étendre, de se transformer. Aujourd’hui, ce sont les unités de traitement de la file biologique des eaux, qui parachèvent la refonte du site. Elles se divisent en deux zones : les ouvrages de traitement par biofiltration, réalisés dans un premier temps, puis l’ensemble du traitement membranaire. Cette partie s’organise comme un quartier urbain, avec ses rues, ses allées et ses bâtiments. L’identité visuelle y joue un rôle primordial. Le Syndicat interdépartemental pour l’assainissement de l’agglomération parisienne (Siaap), maître d’ouvrage de l’opération, ayant le souci de donner une représentation positive de l’activité de traitement des eaux.

D’où un important travail architectural de la par de Dominique et Giovanni Lelli, et de Luc Weizmann, qui souligne : « Achères est un lieu plutôt expérimental, en termes de béton. Il est un fil rouge pour ce matériau, un véritable festival des bétons ». Et Giovanni Lelli, de renchérir : « Nous avons essayé de pousser le béton dans ses retranchements, mais pas uniquement au niveau de sa résistance. Nous avons beaucoup travaillé le plastique. Toutefois, nous n’en sommes qu’aux prémices dans ce domaine. Pour réussir une opération de ce type, il est indispensable d’avoir un maître d’ouvrage, un maître d’œuvre et une entreprise, engagés. Ici, nous avons eu les trois… »

Miroir, mon beau miroir…

De manière détaillée, trois esthétiques fonctionnelles principales ont été mises en œuvre sur la partie “membranaire”. Tout d’abord, des panneaux en Bfup traversés d’ogives de verre, installés sur le long des passages couverts des bâtiments de production d’air. Puis, des garde-corps intégrant des fragments de miroirs en tant que granulats de parement sur les bassins d’aération. Et enfin, les panneaux en Bfup sensibles à la chaleur, positionnés en partie supérieure des mêmes bâtiments de production d’air. « Des gabions en partie réalisés avec des pierres et des fragments de béton recyclé habillent aussi les ouvrages propres au traitement membranaire, reprend Giovanni Lelli. Comme quoi, il existe mille manières de réutiliser le béton. »

Garde-corps et panneaux ont tous été préfabriqués par l’industriel vendéen Naullet (qui a rejoint le groupe Soriba en tout début de cette année). « Nous avons tout d’abord lancé la production des garde-corps », souligne Didier Gazeau, directeur de Naullet. C’est le mortier à ultra hautes performances i.design Effix Architecture de Ciments Calcia, qui a été mis en œuvre pour cette opération. Un Effix modifié pour pallier les éventuelles incompatibilités avec la silice du verre des miroirs (d’une épaisseur de 2 mm). Naullet a travaillé avec une matrice blanche additionnée d’oxydes de fer pour obtenir la teinte sombre attendue par les architectes.

Des ogives de verre

« Pour nous, la plus grande difficulté est venue de la mise en place des fragments de miroirs. Nous devions veiller à ce qu’ils se positionnent dans le bon sens sur la table de bétonnage », précise Didier Gazeau. Quel a été le “truc” pour y arriver ? L’industriel ne le dira pas… Après démoulage de chaque panneau, la surface vue était lavée avec un jet d’eau moyenne pression pour éliminer l’huile de décoffrage et la laitance présente sur les miroirs. Au total, Naullet a réalisé 80 garde-corps de 2,50 m de long, 1 m de haut et 5 cm d’épaisseur. Ceux-ci ont ensuite été fixés sur leur support, à l’aide de douilles Halfen et de tiges traversantes. Sans doute, les plus impressionnants par leur esthétique, les panneaux traversés d’ogives de verre ont nécessité une grande précision de réalisation.

« Là, nous avons utilisé le Bfup BSI d’Eiffage. Normal, le client était… Eiffage TP. C’est la deuxième fois que nous assurons une préfabrication avec ce matériau. » De teinte blanche, celui-ci était additionné de fibres polypropylène. D’une épaisseur totale de 7 cm, ces panneaux de 6 m de haut pour 2,50 m de large sont traversés par des ogives en verre de 12 cm pour un diamètre de 80 mm. On en dénombre 160 par panneaux, qui compte comprend 46 unités, soit un cumul de 7 360 ogives. Toutes ont été coulées à la main par le maître verrier Olivier Juteau, dans son atelier de Gommecourt (78). Ces éléments ont été sertis dans la matrice en Bfup. « Nous avons entouré chaque ogive d’un matériau résilient de 1 mm d’épaisseur pour contrecarrer les effets de la dilatation et du fluage du béton », précise Didier Gazeau.

Deux ans de R&D

Le dernier type de panneaux préfabriqués en Vendée ne paie pas de mine, de prime abord. Il est de teinte claire et lisse, présentant un fini architectonique. Quelque chose d’assez classique, en résumé. Mais ce n’est qu’une façade : ces panneaux ont demandé deux année de R&D… « Prenant place en partie supérieure des bâtiments de production d’air, ces panneaux sont sensibles à la chaleur, ou plutôt au froid », dévoile Didier Gazeau. L’idée de ces panneaux thermo-chromiques vient de Giovanni Lelli. Ainsi, en été, lorsque la température extérieure est supérieure à 25 °C, ils sont blancs. Mais quand la température baisse, ils prennent une teinte plus chaude : brune, orangée ou rosée. « La nuance reste légère, mais elle est présente. » L’intensité maximale est atteinte aux alentours de 10 °C et reste stable en deçà. Toutefois, la réaction reste lente et plusieurs jours sont nécessaires pour voir les couleurs changer. Le travail en R&D a principalement consisté à faire évoluer l’addition thermo-chromique pour la rendre compatible avec le pH basique du béton.

« En principe, elle ne marche pas à pH supérieur à 8… » En parallèle, la matrice cimentaire – l’i.design Effix Architecture de Ciments Calcia, là encore – a été modifiée pour l’occasion. Lors de cette dernière phase de préfabrication, Naullet a réalisé une soixantaine de panneaux de 6 cm d’épaisseur pour 7 m de haut et 2,50 m de large pour les plus imposants. Ceci, dans des formes trapézoïdales et rectangulaires. « Au totalité, l’ensemble de cette commande a nécessité près de dix-huit mois de travail en atelier », indique en conclusion Didier Gazeau.

Frédéric Gluzicki

Repères
– Maître d’ouvrage : Syndicat interdépartemental pour l’assainissement de l’agglomération parisienne (Siaap)
– Architectes : LWA – Luc Weizmann Architectes (mandataire) et Lelli Architectes
– Groupement “génie civil” : Eiffage TP – GTM TP et Sobea Environnement
– Préfabricant : Naullet (groupe Soriba)
– Montant du marché : 777 M€
– Délai : 2012 – 2017
